  2. Novedades de DraftSight 2024

Funciones de DraftSight 2024

DraftSight 2024 es una solución de diseño DWG robusta que ofrece una interfaz de usuario perfeccionada, paletas de herramientas, paleta de capas y la capacidad de combinar capas para reducir el tamaño de los archivos. Incorpora el vínculo de datos para la integración de Excel y archivos adjuntos de referencia eficientes. La actualización también incluye la edición mejorada de sombreado, el control de capa mejorado, una interfaz de usuario de cintas de macOS y la capacidad única de importar dibujos de CATIA como archivos DWG. Descubra las nuevas funciones de DraftSight 2024.

Paletas de herramientas

Agilice el proceso de creación de dibujos y mantenga la uniformidad. Acceda cómodamente a los comandos y funciones que utiliza con más frecuencia desde una misma ubicación. Asegúrese de que los elementos recién generados cumplan los estándares predefinidos durante todo el proceso de dibujo.

Paleta de capas

Ejerza un mayor control de capas con la paleta de capas para todos los comandos de capas en una única interfaz de fácil acceso. La transición de un cuadro de diálogo a una paleta versátil no solo mejora el espacio de trabajo visual, sino que también promueve la eficiencia. Ahora, puede administrar las capas de manera eficiente y sin interrupción. Esto significa que puede centrarse en el dibujo, hacer ajustes en las capas y organizar el proyecto, todo ello sin ocultar su dibujo.

Importación de dibujos de CATIA

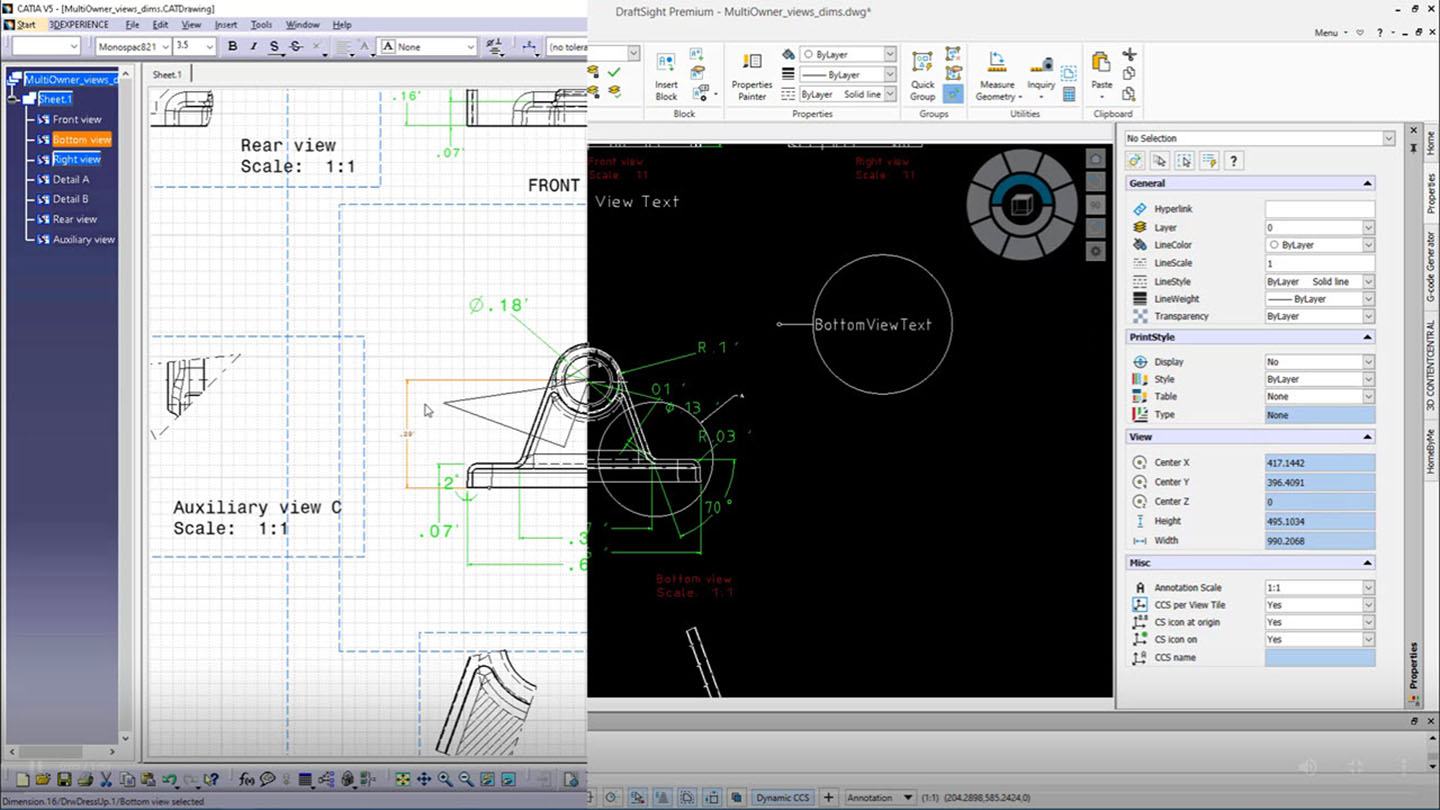

La versión 2024 de DraftSight incluye compatibilidad con los dibujos de CATIA, lo que le permite colaborar con su cadena de suministro con claridad y precisión. Ahora tiene la capacidad de importar dibujos de CATIA directamente a DraftSight y abrirlos como archivos DWG sin necesidad de convertirlos de forma manual.

Interfaz de usuario mejorada

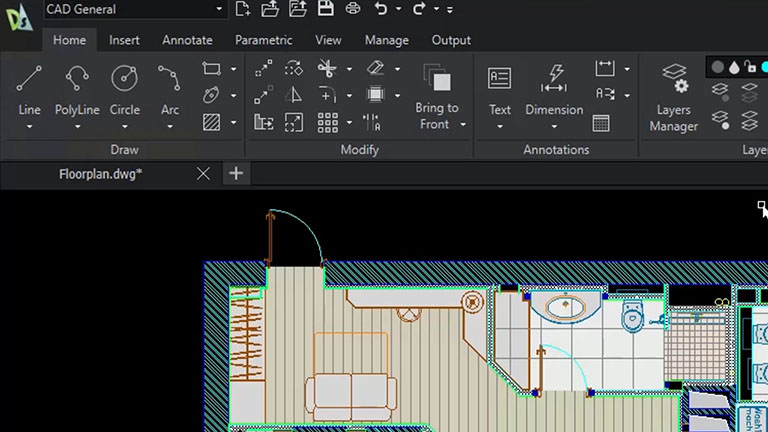

Navegue con facilidad por las vistas estándar y las vistas isométricas mediante el nuevo navegador de vista de DraftSight 2024. Reduzca la fatiga visual y mejore la visibilidad de las funciones con la interfaz predeterminada en modo oscuro. Además, se ha incorporado un nuevo espacio de trabajo: CAD General. Este espacio de trabajo organiza todas las herramientas de una manera convencional, similar a otros software CAD, para garantizar una transición fluida a los usuarios de DraftSight.

Vínculo de datos

Presentamos la nueva función Vínculo de datos de DraftSight 2024. Ahora puede incrustar fácilmente archivos de Excel, a la vez que mantiene la precisión en tiempo real a través de la comunicación bidireccional. Mejore la gestión de los datos y fomente la colaboración entre archivos gracias a esta función avanzada.

Combinar capas

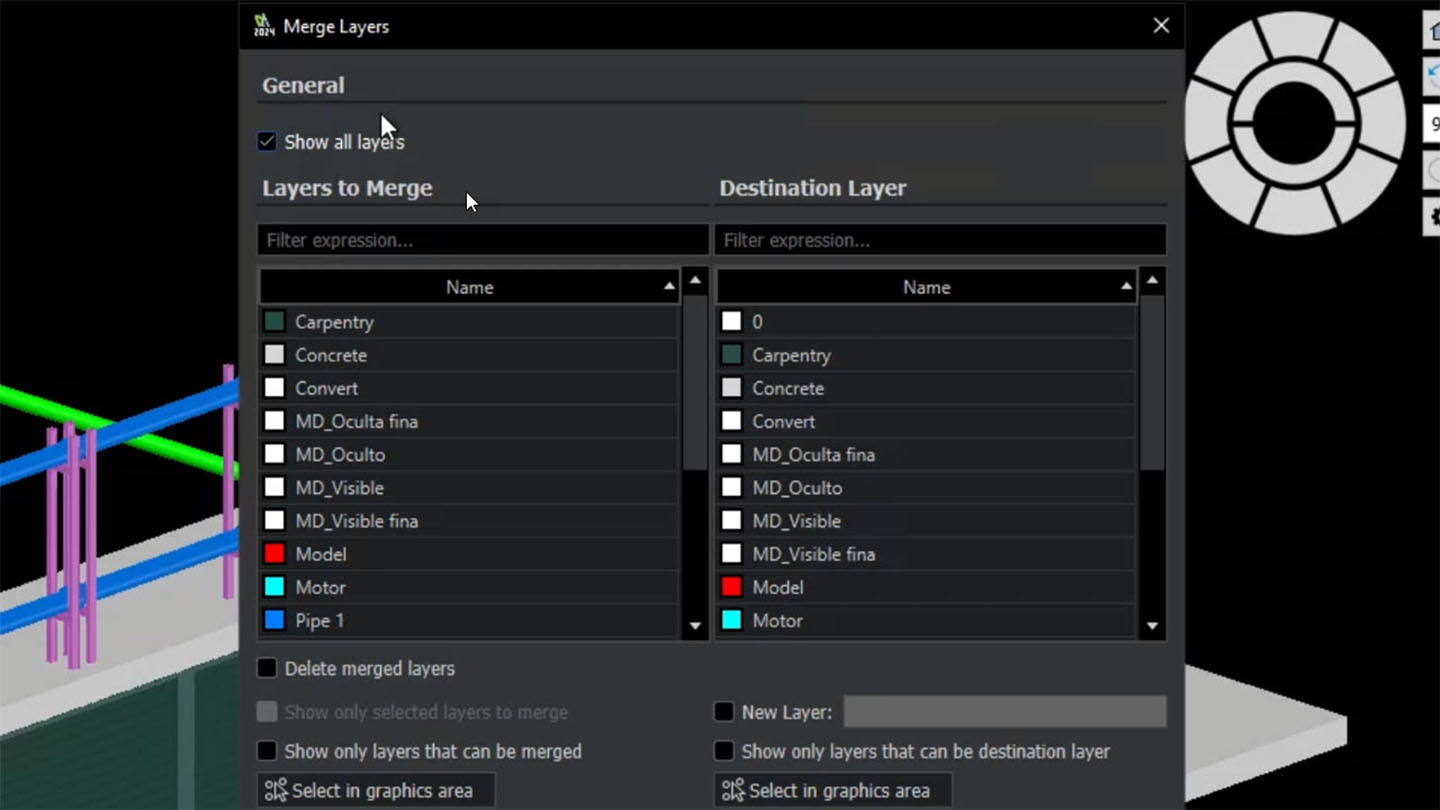

DraftSight 2024 presenta la función Combinar capas, una herramienta robusta diseñada para consolidar varias capas en una sola. Esta nueva incorporación simplifica los dibujos complejos y permite la organización de entidades relacionadas, lo cual optimiza los dibujos, mejora la eficiencia y garantiza la precisión en proyectos 2D y 3D.

Adjuntar múltiples referencias externas

Ahora puede adjuntar con comodidad varios archivos de referencia a la vez. Para utilizar esta función, haga clic en "Adjuntar dibujo" y elija los archivos que quiera, incluidos archivos PDF de imágenes y archivos DGN. Esta gran incorporación a DraftSight 2024 le permite reducir el tiempo que destina a gestionar las rutas de los archivos para invertirlo en dibujar.

Exportar hoja

Ahora con DraftSight 2024 puede crear rápidamente dibujos nuevos a partir de archivos existentes sin perder ningún detalle. Exporte todas las entidades visibles de las ventanas de visualización de hoja activa en el espacio del modelo a un nuevo dibujo. Esta función le permite mejorar la legibilidad y el enfoque de secciones, áreas o vistas específicas dentro del dibujo exportando representaciones a escala del espacio del modelo, bloques de título y otros elementos anotativos, incluidas las dimensiones y notas.

Interfaz basada en cinta para macOS

Descubra la interfaz de usuario basada en cinta mejorada para DraftSight en macOS. En la versión anterior de Mac, la interfaz estaba basada en menús y ofrecía opciones de personalización limitadas. Ahora, los usuarios de macOS pueden disfrutar de una interfaz de usuario unificada y optimizada, que proporciona la misma experiencia que tienen nuestros usuarios de Windows.

Mejoras en la creación de instantáneas planas

En DraftSight 2024, se ha realizado una mejora significativa del comando Crear instantánea plana. Ahora, puede vincular fácilmente líneas en primer plano y ocultas a capas específicas desde el diálogo de instantánea plana, lo que mejora la organización y le permite ajustar rápidamente la visibilidad en función de las asociaciones de capas.

Remodelación de parches

Explore las últimas mejoras en la funcionalidad de sombreado de DraftSight, que proporciona a los usuarios una mayor flexibilidad a la hora de remodelar los sombreados sin tener que volver a crearlos. Esto se logra rompiendo el vínculo asociativo entre el sombreado y su límite original para obtener una amplia gama de agarres que rodean todo el sombreado. Estos agarres permiten a los usuarios ejecutar multitud de acciones, como estirar, insertar vértices y convertir a arcos.

Operaciones de DraftSight

Comparación de funciones



  Professional* Premium** Mechanical Enterprise Enterprise Plus
Herramientas básicas
Herramientas de dibujo (Línea, Polilínea, Arco, Círculo, Elipse, Tabla, Rayado, Nube, Bloque...)
Sí Sí Sí Sí Sí
Herramientas de modificación (Mover, Copiar, Girar, Matriz, Escala, Recortar, Chaflán, Dividir...)
Sí Sí Sí Sí Sí
Capas, Bloquear, Agrupar, Imprimir
Sí Sí Sí Sí Sí
Edición de splines con vértices de control y ajuste
Sí Sí Sí Sí Sí
Sombreado/Relleno y Gradiente
Sí Sí Sí Sí Sí
Descarte de entidades duplicadas
Sí Sí Sí Sí Sí
Modificación rápida: Copiar/Mover/Rotar/Escalar
Sí Sí Sí Sí Sí
Inserción de líneas constructivas
Sí Sí Sí Sí Sí
Pegado en capa activa
Sí Sí Sí Sí Sí
Vista preliminar de capa
Sí Sí Sí Sí Sí
Ver navegador
Sí Sí Sí Sí Sí
Herramientas de productividad
Toolbox (LDM, Tabla de revisiones, Hardware, Orificios, Símbolos de soldadura, superficie o acabado…) Sí Sí Sí Sí Sí
Biblioteca de recursos de diseño Sí Sí Sí Sí Sí
Impresión por lotes Sí Sí Sí Sí Sí
Paletas de herramientas Sí Sí Sí Sí Sí
Combinar capas Sí Sí Sí Sí Sí
Comparación de dibujos Sí Sí Sí Sí Sí
Patrón (Lineal, Polar, Ruta) Sí Sí Sí Sí Sí
Organización automática de cotas y acotación  Sí Sí Sí Sí Sí
Paleta de cotas Sí Sí Sí Sí Sí
Cálculos de las propiedades físicas Sí Sí Sí Sí Sí
Métodos rápidos de introducción de datos Sí Sí Sí Sí Sí
Uso de fórmulas en celdas de tablas Sí Sí Sí Sí Sí
Inmovilización de capa de visualización Sí Sí Sí Sí Sí
Gestor de atributos de bloque Sí Sí Sí Sí Sí
Generador de código G Sí Sí Sí Sí Sí
Recorte inteligente Sí Sí Sí Sí Sí
Image Tracer Sí Sí Sí Sí Sí
Pack and Go Sí Sí Sí Sí Sí
Publicación en formato DWF  Sí Sí Sí Sí Sí
Creación y edición de bloques personalizados    Sí Sí   Sí

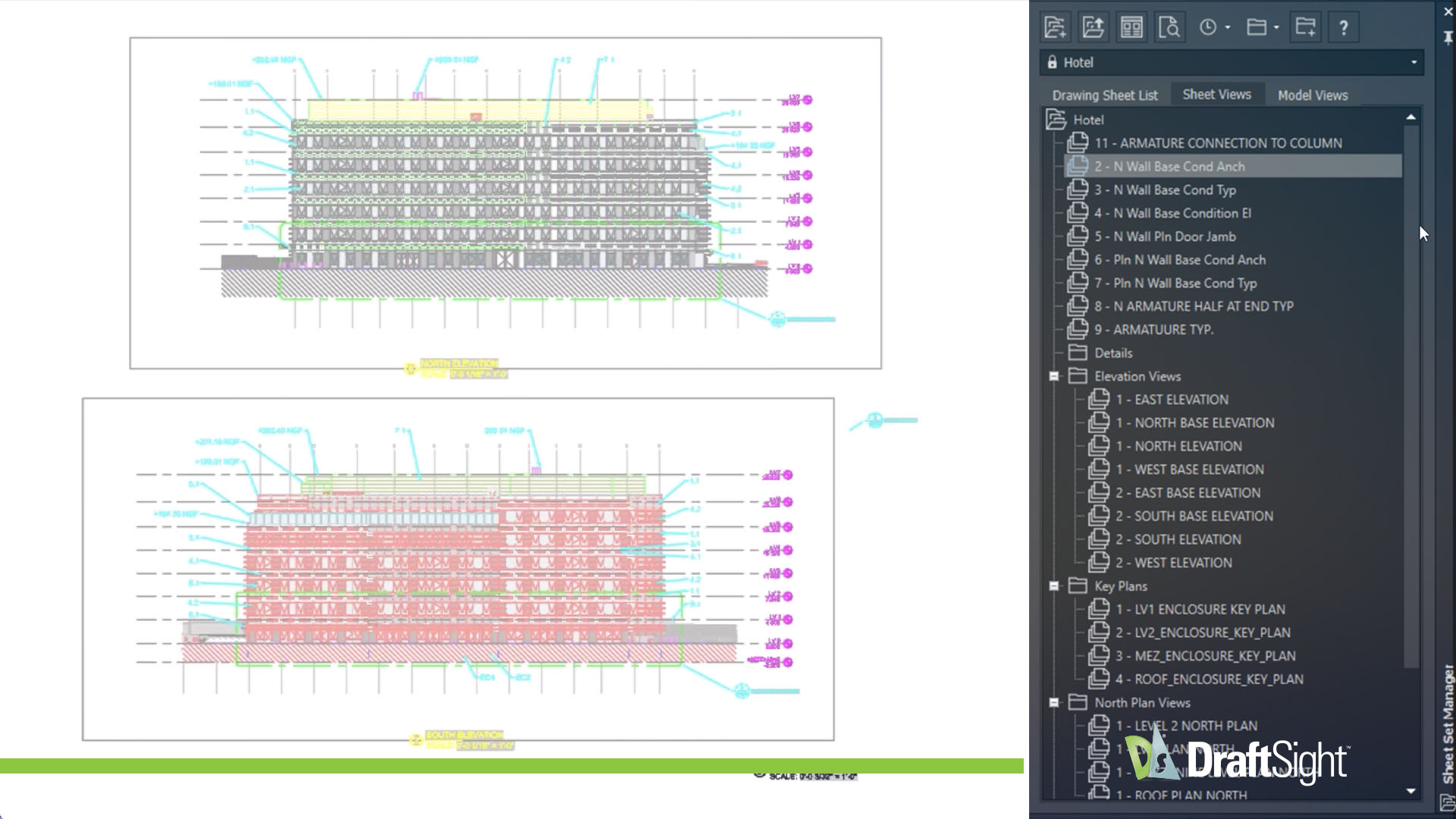

Administrador de conjunto de hojas    Sí Sí   Sí
Herramientas 3D (Modelado 3D, Croquizado en 3D, Edición de sólidos, Malla, etc.)   Sí Sí   Sí
Restricciones   Sí Sí   Sí
Herramientas mecánicas
Abra, edite y cree archivos DWG mecánicos     Sí
Cree y edite listas de materiales (LDM)     Sí
Edite y cree referencias de piezas     Sí
Inserte las anotaciones de globos de las referencias de piezas     Sí
Aplique automáticamente referencias de piezas al hardware de Toolbox     Sí
Compatibilidad con estándares de redacción ANSI, ISO, DIN, JIS y BSI      Sí
Herramientas de interoperabilidad
Visualización de bloques dinámicos Sí Sí Sí Sí Sí
Edición de bloques dinámicos   Sí Sí   Sí
Importación de Auto/Visual LISP Sí Sí Sí Sí Sí
Integración con 3DEXPERIENCE® Marketplace Sí Sí Sí Sí Sí
Vínculo de datos: de Excel a DraftSight Sí Sí Sí Sí Sí
Integración con 3DExperience Marketplace Sí Sí Sí Sí Sí
Integración con HomeByMe Sí Sí Sí Sí Sí
Integración con 3D ContentCentral Sí Sí Sí Sí Sí
3DEXPERIENCE, DELMIA, SOLIDWORKS Electrical, PDM Connectors Sí Sí Sí Sí Sí
Solapamiento de PDF Sí Sí Sí Sí Sí
Superposición y conversión/importación de DNG Sí Sí Sí Sí Sí
Importación de dibujos de CATIA Sí Sí Sí Sí Sí
Importación de PDF   Sí Sí Sí Sí
Herramientas de personalización
Interfaz de programación de la aplicación (API, Application Programming Interface) Sí Sí Sí Sí Sí
Iconos ajustables de SVG para pantallas de alta definición Sí Sí Sí Sí Sí
Modo oscuro  Sí Sí Sí Sí Sí
Grabación de macros Sí Sí Sí Sí Sí
Herramientas empresariales
Licencia de red     Sí Sí Sí
Herramienta de implementación     Sí Sí Sí
Asistencia técnica (por teléfono, correo electrónico)     Sí Sí Sí
* Professional y Enterprise tienen las mismas funciones. Las únicas diferencias son el modelo de licencia, la herramienta de implementación y el modelo de soporte. Póngase en contacto con nosotros para obtener más información.
** Premium y Enterprise Plus tienen las mismas funciones. Las únicas diferencias son el modelo de licencia, la herramienta de implementación y el modelo de soporte. Póngase en contacto con nosotros para obtener más información.
Elija el producto de DraftSight adecuado para usted. Comprar ahora
